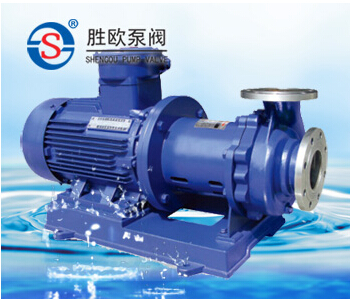

不銹鋼防爆磁力泵(簡稱磁力泵)是將永磁聯軸器的工作原理應用于離心泵的新產品,設計合理,工藝先進、具有全密封、無泄漏、耐腐蝕等特點,其性能達到國外同類產品的先進水平. 磁力泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病.磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染.
不銹鋼防爆磁力泵采用外混式軸向回水泵體結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成.泵啟動后,在離心力的作用下,吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣被排凈,使泵內形成一定的真空度,達到自吸的作用.
(1)不銹鋼磁力泵軸折斷
CQB型磁力泵的泵軸采用的材料是99%的氧化鋁瓷,泵軸折斷的主要原因是,因?yàn)楸每者\(yùn)轉,軸承干磨而將軸扭斷.拆開泵檢查時可看到軸承已磨損嚴重預防泵折斷的主要辦法是避免泵的空運轉.
(2)不銹鋼磁力泵軸承損壞
不銹鋼防爆磁力泵的軸承采用的材料是高密度碳,如遇泵斷水或泵內有雜質,就會造成軸承的損壞.圓筒形聯軸器內外磁轉子間的同軸度要求若得不到保證,也會直接影響軸承的壽命,磁鋼爆裂原因是進口壓力過大,磁力泵是靠磁鋼把介質隔開,很薄的磁鋼在高壓、高轉速下容易將磁鋼擊穿、爆裂.
(3)不銹鋼磁力泵打不出液體
磁力泵打不出液體是泵最易出現的故障,其原因也較多.首先應檢查泵的吸入管路是否有漏氣的地方,檢查吸入管內空氣是否排出,磁力泵內灌注的液體量是否足夠,吸人管內是否有雜物堵塞,還應查一查泵是否反轉(尤其是在換過電機后或供電線路檢修過后),還應注意泵的吸上高度是否太高.
通過以上檢查若仍不能解決,可將泵拆開檢查,看泵軸是否折斷,還應檢查泵的動環、靜環是否完好,整個轉子可否少量軸向移動.若軸向移動困難,可檢查炭軸承是否與泵軸結合的過于緊密.在考慮轉速是否夠時,先要檢查電機本身的轉速是否正常,可用轉速計進行測量,在 不銹鋼防爆磁力泵電機轉速正常的情況下,可考慮是否會出現磁力聯軸器的滑脫.
(4)揚程不足
輸送介質內有空氣,葉輪損壞,轉速不夠,輸送液體的比重過大,流量過大.
(5)流量不足
葉輪損壞,轉速不夠,揚程過高,管內有雜物堵塞等. |
