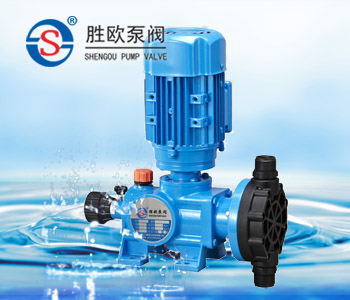

一、KD系列機械隔膜計量泵介紹：
計量泵可調計量范圍：0-120L/H
計量泵最大壓力范圍：0-1.0MPa
計量泵驅動方式：電機驅動
計量泵控制方式：手動、自動控制（可接收4-20mA信號來調節流量）
KD系列產品，是由電機驅動的機械隔膜式計量泵，適用于底壓力場合的流體精確計量，有多種材質泵頭可選，膜片統一采用多層復合PTFE材質。因其具有很高的計量精度和穩定性能及極高的使用工求，而廣泛應用于污水處理，食品劑添加，各種特殊介質的輸送。
二、KD系列機械隔膜計量泵特點：
1. 操作安全，機械驅動隔膜。
2. 密封性好，無泄漏，裝配維修簡單安全。
3.它可以傳輸高粘度介質，腐蝕性液體和危險性的化學品。
4.流量調節能夠調節沖程長度或電機頻率。
5.隔膜為多層復合結構壓制而成，第一層超韌性Teflon耐酸薄膜，第二層EPDM彈性橡膠，第三層3.0mmSUS304支撐鐵芯，第四層采用強化尼龍纖維補，第五層采用EPDM彈性橡膠完全包履，可有效提出升隔膜適用壽命。
三、KD系列機械隔膜計量泵所用材料：
|
泵頭部位材料
|
工作條件
|
|
計量泵頭： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
|
環境溫度： -30℃ ---90℃
|
|
計量閥： 聚氯乙烯、SUS304、SUS316、聚四氟乙烯
|
電機： 二相、三相標準電機或防爆電機
|
|
閥球： 二氧化硅、SUS304、SUS316、陶瓷
|
功率：0。18KW
|
|
密封： 聚四氟乙烯、聚氯乙烯
|
防護等級：IP54
|
四、KD系列機械隔膜計量泵結構圖：
|
序號
|
零件名稱
|
序號
|
零件名稱
|
序號
|
零件名稱
|
序號
|
零件名稱
|
|
1
|
電機
|
8
|
偏心輪軸承
|
15
|
頂桿
|
22
|
泵頭
|
|
2
|
電機座
|
9
|
主軸
|
16
|
導向軸套
|
23
|
螺栓
|
|
3
|
電機聯軸節
|
10
|
蝸輪
|
17
|
鍵
|
24
|
膜片
|
|
4
|
橡膠緩沖塊
|
11
|
軸承
|
18
|
彈簧座
|
25
|
油封
|
|
5
|
調節手輪
|
12
|
軸承蓋
|
19
|
彈簧
|
26
|
油封座
|
|
6
|
密封圈
|
13
|
螺絲
|
20
|
密封圈
|
27
|
出水閥總成
|
|
7
|
調節頂桿
|
14
|
蝸桿
|
21
|
進水閥總成
|
28
|
泵體
|
五、KD系列機械隔膜計量泵性能參數表：
|
型 號
|
流量
(L/H)
|
壓力
(MPa)
|
沖次（MIN-1）
|
進出口徑
|
重量
(KG)
|
|
KD-20/1.0
|
20
|
0.8
|
48
|
Φ6、Φ8軟管含過濾底閥及注射閥
|
8
|
|
KD-40/0.8
|
40
|
0.6
|
72
|
|
KD-60/0.7
|
60
|
0.6
|
72
|
DN15
|
|
KD-80/0.6
|
80
|
0.4
|
96
|
DN15
|
|
KD-100/0.5
|
100
|
0.4
|
96
|
DN15
|
|
KD-120/0.5
|
120
|
0.4
|
96
|
DN15
|
