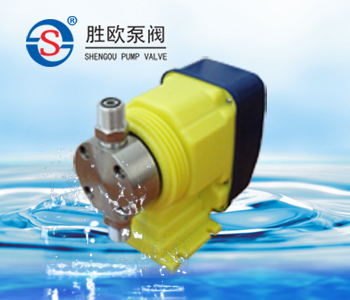

SJD電磁隔膜計量泵有微處理器控制,頻率及其沖程可調,工作時間可根據需要設定的,電磁驅動的隔膜式計量泵，可用于多種液體的計量輸送。
一、SJD型電磁隔膜計量泵工作原理:
電磁推桿帶動隔膜在泵頭內往復運動,引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。
SJD系列計量泵的額定排量在1-15L/H范圍內，對應的最大工作壓力為10-3BAR。泵的出口流量可根據頻率按鈕或沖程長度調節螺釘來調節。LED發光二極管指示運行狀態。
SJD系列電磁隔膜計量泵:
手動控制:手動調節沖程長度和工作頻率，設定工作時間，數碼管顯示工作頻率和設定的定時時間(0.5~100小時)，設定為0.00時不定時。
二、SJD型電磁隔膜計量泵安全注意事項：
1、SJD計量泵不得使用非原廠配件維修，否則,由此導致的人員傷害和機器損壞的后果由用戶自負。
2、如果計量泵的介質是危險的或未知的液體,操作者操作或維修計量泵時,要帶安全防護用具。
3、計量泵在出廠時要進行測試，泵頭內可能有水殘留，如果計量泵的介質不能與水接觸,在安裝前必須把水除去。
4、維修計量泵時,要給排液管卸壓,并用水清洗泵內腔.
5、維修前要斷開計量泵電源,電氣由合格的電工操作。
6、只有經過培訓的合格人員才可以維修計量泵。
三、SJD型電磁隔膜計量泵安裝：
1、泵的安裝
1) 在藥桶或支架上用螺栓和墊片固定計量泵。
2) 安裝時計量泵的進出口要保持垂直。
3) 入口管線的垂直距離不要太長，要在計量泵的吸程范圍內;入口管線的低閥要和藥桶有一定的距離。
4) 連接排液管線和注射閥,被加藥點的壓力比藥液的靜壓小時要加背壓閥或防虹吸閥。
2、軟管連接
1) 在軟管上套上管接螺母和卡塊。
2) 把管嘴插入軟管,如有必要可稍微擴大軟管斷口。
3) 把管接螺母擰到接頭上。
3、電源連接
1) 將電源插頭插到電源插座上。
2) 電源電壓要保證和計量泵標牌上的電壓一致。
4、啟動
1) 根據需要設定定時時間和沖程頻率啟動計量泵。
2) 松開計量泵出口的管接螺母。
3) 計量泵排出液體后擰緊管接螺母。
四、SJD型電磁隔膜計量泵操作和設定
按R/S鍵起停計量泵。
按鍵調節計量泵的工作頻率及設定時時
發光管的閃爍頻率與計量泵的工作頻率一致。
五、SJD型電磁隔膜計量泵性能參數：
重復計量精度:在操作范圍內2%
環境溫度:-10~45℃
介質粒度:小于1mm
介質粘度:小于800mm/S2
電源:220V50HZ-10%,+10%
功率:16W
絕緣等級:F
防護等級：1P65
定時時間:0.5-100小時
|
型號
|
流量L/H
|
壓力BAR
|
沖程頻率
|
吸程M
|
重量KG
|
功率W
|
電源
|
|
SJD-005-7
|
0.5
|
7
|
120
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-01-07
|
1
|
7
|
120
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-02-07
|
2
|
7
|
120
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-03-07
|
3
|
7
|
120
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-06-07
|
6
|
7
|
160
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-10-02
|
10
|
2
|
180
|
2
|
2.5
|
16
|
220VAC.50HZ
|
|
SJD-15-01
|
15
|
1
|
180
|
2
|
2.5
|
16
|
220VAC.50HZ
|
